Özel kalıplanmış kauçuk bileşenleri optimize etme, tolerans standartlarında gezinme ve uluslararası üretimi kolaylaştırma konusunda tasarım mühendisleri ve satın alma uzmanları için uzman bir kılavuz.
Kauçuk Enjeksiyonla Kalıplanmış Parçalar için Tasarım Yönergeleri
Elastomerik bileşenlerin tasarlanması, sert termoplastik kalıplamaya kıyasla farklı bir mühendislik zihniyeti gerektirir. Sentetik kauçuk, vulkanizasyon sırasında önemli ölçüde çapraz bağlanmaya maruz kaldığından, akış dinamikleri ve hacimsel büzülme, kesin geometrik kısıtlamaları zorunlu kılar. Özel kauçuk kalıplamadaki birincil hata modu, tekdüze olmayan sertleşme oranlarına, ciddi iç boşluklara ve yüzey çökme izlerine neden olan tutarsız nominal duvar kalınlığıdır. Önerilen 1,5 mm ila 5,0 mm duvar kalınlığının (minyatür diyaframlar için mutlak işlevsel minimumlar 0,5 mm civarındadır) korunması, boşluk boyunca dengeli bileşik akışı ve termal denge sağlar.
Köşe yarıçapları ve taslak açıları, takımın ömrünü ve parça çıkarma verimliliğini doğrudan etkiler. Keskin iç köşeler mekanik gerilimi yoğunlaştırır ve elastomer akışını engeller; bu nedenle iç dolgu yarıçapları, bitişik nominal duvar kalınlığının en az %25'ini (minimum 0,5 mm) ölçmelidir. Düşük durometreli kauçuğun doğal esnekliği, küçük alt kesiklerin zorla kalıptan çıkarılmasına (soyulmasına) izin verirken, yüksek hızlı fırlatma sırasında yırtılmayı önlemek için yüksek durometreli bileşikler (70 Shore A'nın üzerinde) veya dokulu yüzeyler için kenar başına 1,0 ila 2,0 derecelik bir taslak açısı uygulamak kritik olmaya devam eder.
Sızdırmazlık profilleri için özel conta kesitleri, deformasyon sınırlarına sıkı sıkıya bağlı kalmayı gerektirir. Nominal kelepçe yükü altında, elastomerik contalar %15 ila %30 oranında sıkıştırma sıkışmasına maruz kalmalıdır. Salmastra hacminin salmastra boşluğuna göre aşırı tasarlanması, hidrolik kilitlemeye ve sıkıştırma setinin zamanından önce arızalanmasına neden olur.
| Tasarım Parametresi | Önerilen Hedef | RMA Sınıfı A2 (Yüksek Hassasiyet) | ISO 3302-1 Sınıf M2 |
|---|---|---|---|
| Nominal Duvar Kalınlığı | 1,5 mm'den 5,0 mm'ye | /- 0,10 mm (< 10 mm boyutlar için) | /- 0,16 mm (< 10 mm boyutlar için) |
| İç Radyus Yarıçapı | >= Duvar kalınlığının %25'i | /- 0,15 mm (10 ila 25 mm) | /- 0,20 mm (10 ila 25 mm) |
| Taslak Açısı | Yan başına 1,0 ila 2,0 derece | /- 0,20 mm (25 - 50 mm) | /- 0,32 mm (25 ila 50 mm) |
| Alttan Kesme Derinliği | < %5 mekanik çekirdeksiz | /- 0,25 mm (50 ila 80 mm) | /- 0,40 mm (50 ila 80 mm) |
Tablo 1: Temel tasarım parametreleri ve RMA Sınıf A2 Hassasiyet ile ISO 3302-1 Sınıf M2 kalıplama standartları arasındaki karşılaştırma.

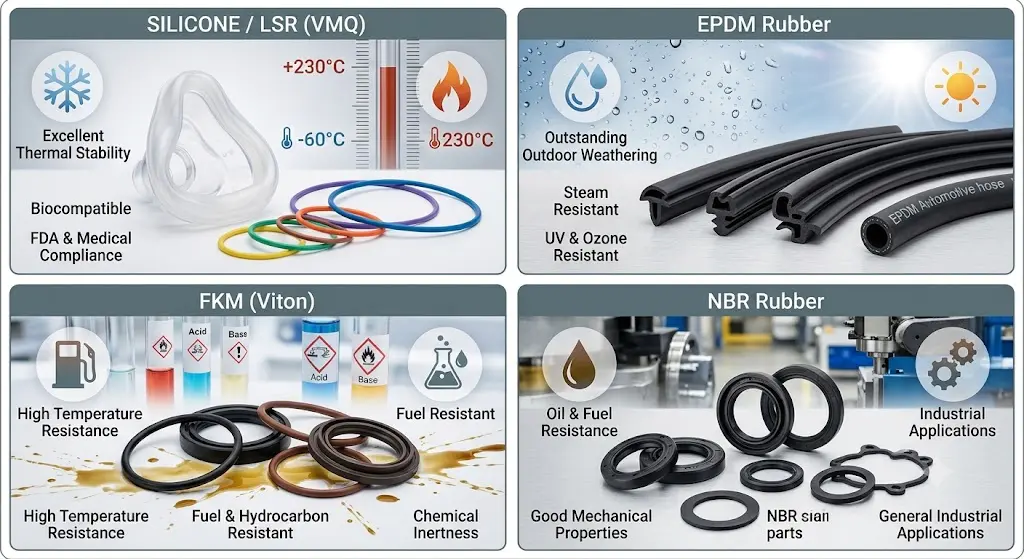

Malzeme Seçimi: Silikon, EPDM ve Özel Elastomerler
Optimum elastomer bileşiğinin seçilmesi, kimyasal polimer yapılarının çalışma ortamı talepleriyle uyumlu hale getirilmesini gerektirir. Vulkanizasyon sırasında elde edilen çapraz bağlanma yoğunluğu, çekme mukavemeti, durometre sertliği (Shore A) ve sıkıştırma ayar direnci dahil olmak üzere fiziksel özellikleri doğrudan etkiler. Sıkıştırma seti, bir sıkıştırma kuvveti serbest bırakıldıktan sonra kalan kalıcı deformasyonu temsil eder. Sıkıştırma seti yüzdesi matematiksel olarak C = [(t0 - t1) / (t0 - tn)] * 100 olarak ifade edilir; burada t0 orijinal numune kalınlığıdır, t1 geri kazanımdan sonraki nihai numune kalınlığıdır ve tn ara çubuk yüksekliğidir.
Silikon Kauçuk (VMQ / Sıvı Silikon Kauçuk - LSR), -60 derece C ila 230 derece C arasında termal stabilite sergileyen inorganik bir silikon-oksijen omurgasına sahiptir. LSR, olağanüstü biyo-uyumluluk ve düşük sıkıştırma seti sağlayarak, onu tıbbi ve gıdayla temas eden uygulamalar için önde gelen seçim haline getirir. Etilen Propilen Dien Monomer (EPDM), silikondan önemli ölçüde daha düşük bir hammadde maliyetiyle ozon, polar solventler, buhar ve dış mekan hava koşullarına karşı olağanüstü direnç sunan, polar olmayan bir hidrokarbon omurgası kullanır. Florokarbon elastomerleri (FKM / Viton), agresif aromatik hidrokarbonlara, sentetik yakıtlara ve 250 derece C'ye kadar konsantre kimyasallara karşı üstün sıvı direnci sağlamak için karbon-flor bağlarını kullanır.
| Elastomer Polimer Tipi | Sertlik Aralığı | Servis Sıcaklığı (derece C) | Çekme Dayanımı | Temel Mevzuat Uyumluluğu |
|---|---|---|---|---|
| Silikon (VMQ / LSR) | 10 ila 80 Shore A | -60 ila 230 | 5 ila 11 MPa | FDA 21 CFR 177.2600, USP Sınıf VI |
| EPDM Kauçuk | 40 ila 90 Shore A | -45 ila 150 | 8 ila 20 MPa | NSF 61 (İçme Suyu), Geri Dönüştürülebilir TPV seçenekleri |
| Floroelastomer (FKM) | 50 ila 90 Shore A | -20 ila 250 | 10 ila 18 MPa | UL94 V-0 alev derecesi, Otomotiv OEM spesifikasyonları |
| Nitril (NBR) | 30 ila 90 Shore A | -30 ila 120 | 7 ila 18 MPa | Ticari yakıt/yağ maruz kalma standartları |
Kuzey Amerika pazarlarındaki uyumluluk zorunlulukları, bileşik formülasyonunun titizliğini zorunlu kılmaktadır. Gıdayla tekrar tekrar temas etmesi amaçlanan ürünlerde FDA 21 CFR 177.2600 kapsamında listelenen bileşenler kullanılmalıdır. Sağlık hizmetleri bileşenleri, sistemik ve intrakütanöz değerlendirmeler altında toksik olmadığının doğrulandığı USP Sınıf VI biyolojik reaktivite testini gerektirir. İçme suyu dağıtım parçaları, ortam koşullarında ve yüksek sıcak suya maruz kalma koşullarında sıfır toksik sızıntıyı garantilemek için NSF 61 sertifikası gerektirir.
Enjeksiyon Kalıplama Süreci, Kalıplama ve Kalite Güvencesi
Kauçuk enjeksiyonlu kalıplama, varil termal yönetimi açısından termoplastik işlemeden temel olarak farklıdır. Kauçuk bileşikleri, erken çapraz bağlanmayı (yanmayı) tetiklemeden sıvı viskozitesini korumak için 70 ila 90 derece C'de sıcaklık kontrollü bir varil içinde plastikleştirilir. Yüksek enjeksiyon basıncı (1000 ila 2000 bar), homojen önceden ısıtılmış kauçuğu ısıtılmış bir kalıp boşluğuna (160 ila 200 derece C) zorlar. Kavitenin içindeki termal enerji, hızlı vulkanizasyonu başlatır ve akışkan polimeri, parça dışarı çıkmadan önce elastik bir katı matrise dönüştürür.
Süreç Mimarisi Karşılaştırması: Enjeksiyon, Sıkıştırma ve Transfer
- Enjeksiyon Kalıplama: Tam otomatik, kapalı boşluklu dolum. Hızlı döngü süreleri (30 ila 120 saniye). RMA Sınıfı A2 toleransları gerektiren yüksek hacimli, karmaşık geometriler için idealdir. Yüksek başlangıç takım yatırımı.
- Transfer Kalıplama: Yarı otomatik, orta hassasiyet. Önceden ölçülen piston kuvvetleri bir kaptan kapalı kalıp boşluklarına uygulanır. Enjeksiyondan daha düşük takım maliyeti; düşük ila orta hacimler ve metal parça üst kalıplama için uygundur.
- Sıkıştırma Kalıplama: Açık boşluğa manuel ön kalıp yükleme. Daha uzun döngü süreleri (3 ila 10 dakika). Düşük takım yatırımı; geniş formatlı contalar, düşük hacimli çalışmalar ve ultra yüksek durometre bileşikleri için en uygunudur.
Kalite kontrol protokolleri standartlaştırılmış ASTM D2000 çağrı sistemini kullanır. ASTM D2000 M2BG714 B14 EA14 gibi tipik bir malzeme bilgisi, polimer ailesini (BG = NBR), durometre sertliğini (70 /- 5 Shore A), minimum gerilme mukavemetini (14 MPa) ve sıkıştırma seti (B14) ve sıvı direnci (EA14) için özel test gereksinimi son eklerini tanımlar.
| Kalıplama Kusuru | Kök Neden Analizi | Önleyici Tasarım / Proses Çözümü |
|---|---|---|
| Aşırı Flaş | Yetersiz kelepçe kuvveti; aşınmış ayırma hatları; aşırı enjeksiyon basıncı | Kelepçe tonajını artırın; ayırma hatlarını yeniden tasarlayın; kriyojenik flaş giderme sonrası işlemeyi uygulayın |
| Kısa Atış (Yetersiz Doldurma) | Erken tedavi (yanma); sıkışmış hava; Yetersiz atış hacmi | Mikro havalandırma delikleri (0,02 mm derinlik) ekleyin; daha düşük namlu sıcaklığı; koşucu boyutunu optimize et |
| Gözeneklilik / Kabarma | Bileşikte hapsedilmiş uçucu maddeler veya nem; tamamlanmamış vulkanizasyon | Vakum destekli kalıplama sistemlerini uygulayın; tedavide kalma süresini uzatın; ön-kuru hammaddeler |
| Akış İşaretleri / Örgü Çizgileri | Düşük erime sıcaklığı; çekirdekler arasında akış cephelerinin zayıf birleşmesi | Enjeksiyon hızını artırın; kalıp yüzey sıcaklığını yükseltin; kapı konumlarını yeniden konumlandırın |
Maliyet Etkenleri, Prototip Oluşturma ve Ortak Seçimi
Özel kauçuk kalıplamada birim ekonomi, amortize edilmiş takım masraflarına, ham madde kütlesine, çevrim süresine ve işlem sonrası gereksinimlere bağlıdır. Parça başına matematiksel maliyet modeli, Birim Maliyet = (Takım Maliyeti / Toplam Üretim Hacmi) Malzeme Maliyeti [(Makine Saatlik Oranı * Çevrim Süresi) / Boşluk Sayısı] İşlem Sonrası Maliyet olarak temsil edilir.
Takım maliyetleri, boşluk sayısına, çelik kalitesine (örn. P20 ve sertleştirilmiş NAK80/H13) ve yolluk sistemi tasarımına göre değişir. Tek boşluklu bir prototip kalıbının maliyeti genellikle 2.500 ila 6.000 ABD Doları arasındadır ve teslim süresi 2 ila 3 haftadır. Üretim çok boşluklu sertleştirilmiş çelik takımlar (8 ila 32 boşluk) 12.000 ila 45.000 ABD Doları arasında değişmektedir ve imalat, T1 numunesi alma ve CMM boyut doğrulaması için 4 ila 6 hafta gerekmektedir.
Düşük hacimli üretim için (500 ila 5.000 birim), alüminyum yumuşak takımlar veya 3D baskılı kalıp eklentileri (yüksek sıcaklıkta fotopolimer reçineler kullanılarak) uygun maliyetli bir köprüleme çözümü sağlar. Hızlı prototipleme doğrulamayı hızlandırırken, mühendislerin prototip katkı reçineleri ile son enjeksiyonla kalıplanmış üretim bileşikleri arasındaki küçük malzeme özelliği farklılıklarını hesaba katmaları gerekir.
Üretim Ortağı Değerlendirme Çerçevesi
Uluslararası ve kıyıya yakın üretim ortaklarını değerlendirirken, satın alma ekipleri tedarikçileri temel kalite ve mühendislik aşamalarına göre denetlemelidir:
- Kalite Sistem Sertifikaları: ISO 9001 (Genel Kalite), IATF 16949 (Otomotiv) veya ISO 13485 (Tıbbi Cihazlar).
- Şirket İçi DFM ve Simülasyon: Çeliği kesmeden önce hava tuzaklarını, dolum dengesini ve hacimsel büzülmeyi tahmin etmek için gelişmiş kalıp akışı analizi yetenekleri.
- Gelişmiş Overmolding Uzmanlığı: Çoklu atış veya eklemeli kalıplama (kauçuğun kimyasal astarlar kullanılarak doğrudan metal veya plastik yüzeylere yapıştırılması) konusunda kanıtlanmış deneyim.
- Araç Sahipliği ve Garantisi: Aktif üretim ömrü boyunca ömür boyu takım bakım garantisi ile birlikte ödemenin ardından tam mülkiyet hakları alıcıya devredilir.
Özel Kauçuk Kalıplama Projenizi Hızlandırın
Tolerans yığın analizi, bileşik önerileri ve anında üretim teklifi dahil olmak üzere kapsamlı bir Üretilebilirlik Tasarımı (DFM) incelemesi almak için CAD dosyalarınızı bugün yükleyin.
DFM İncelemesi ve Fiyat Teklifi İsteSıkça Sorulan Sorular
Özel kauçuk enjeksiyonla kalıplanmış parçalar için en önemli tasarım kuralları nelerdir?
1,5 mm ile 5,0 mm arasında eşit duvar kalınlığını koruyun, iç radyus yarıçapını duvar kalınlığının en az %25'ine eşit olarak belirtin, kenar başına 1,0 ila 2,0 derecelik taslak açıları uygulayın ve parçaları standart RMA Sınıfı A2 hassas toleranslarıyla hizalanacak şekilde tasarlayın.
Kauçuk kalıplama projem için silikon ve EPDM arasında nasıl seçim yapabilirim?
Aşırı sıcaklıklar (-60 ila 230 derece C), biyolojik uyumluluk, FDA/USP uyumluluğu veya düşük sıkıştırma seti gereksinimleri için Silikonu (VMQ/LSR) seçin. Ozon, hava koşulları, buhar ve polar akışkanlara karşı yüksek direnç gerektiren uygun maliyetli dış mekan uygulamaları için EPDM'yi seçin.
Kauçuk enjeksiyon kalıplamada parça başına tipik maliyet nedir ve bunu etkileyen faktörler nelerdir?
Birim maliyet, malzeme seçimine, parça hacmine, sertleşme süresine, boşluk sayısına ve çapak giderme yöntemine bağlıdır. Yüksek kavitasyonlu takımlar, büyük üretim hacimlerinde parça başına işçilik ve makine süresi masraflarını önemli ölçüde azaltır.
Kauçuk parçalar için enjeksiyon kalıplama takımlarının yapımı ne kadar sürer?
Prototip veya yumuşak takımlarla işleme genellikle 2 ila 3 hafta gerektirir. Çok boşluklu çelik kalıpların üretimi genellikle takım tasarımı, CNC işleme, EDM işleme ve ilk T1 numune doğrulamasını içeren 4 ila 6 hafta gerektirir.
Kauçuk enjeksiyon kalıplamada sık görülen kusurlar nelerdir ve bunları nasıl önleyebilirim?
Yaygın kusurlar arasında flaş (hassas ayırma hatları ve kriyojenik flaşla hafifletilir), kısa atışlar (vakumlu havalandırma ve kavurma yönetimi ile önlenir) ve iç gözeneklilik (vakum destekli kalıplama ve optimize edilmiş kürleme döngüleri yoluyla kontrol edilir) yer alır.
ABD'de kauçuk parçalar için hangi FDA veya tıbbi sınıf gereklilikleri geçerlidir?
Gıdayla temas eden parçalar FDA 21 CFR 177.2600'e uygunluk gerektirir. Tıbbi sınıf bileşenler USP Sınıf VI biyolojik değerlendirme testini gerektirirken, içme suyu bileşenleri NSF 61 sertifikasını zorunlu kılar.
Enjeksiyon kalıplama, kauçuk bileşenler için sıkıştırma veya transfer kalıplamayla nasıl karşılaştırılır?
Enjeksiyon kalıplama, yüksek hacimler için üstün boyutsal hassasiyet, otomatik tutarlılık ve hızlı çevrim süreleri sağlar. Transfer kalıplama orta hacimler ve ekleme yapıştırma için uygun maliyetliyken, sıkıştırma kalıplama düşük hacimli veya geniş formatlı parçalar için en düşük başlangıç takımlama maliyetlerini sunar.
