Termoplastik Elastomerler (TPE) veya Termoplastik Poliüretanlar (TPU) gibi yumuşak dokunuşlu elastomerlerin sert plastik, metal veya baskılı devre kartları (PCB'ler) üzerine kalıplanması ergonomik tutuşu artırır, titreşimi azaltır ve sıvı geçirmez giriş koruması oluşturur. Bununla birlikte, sınır katmanlarının ayrılması, çökme izleri, uzun süreli soğutma döngüleri veya aşırı parça bükülmesi gibi ürün arızaları sıklıkla yanlış duvar kalınlığı tasarımına kadar uzanır.
Genel tasarım kılavuzları genellikle 2,0 mm'lik tekdüze bir duvar kalınlığının korunmasını önerir. Uygulamada, optimal yüzey kalınlığı büyük ölçüde spesifik alt tabaka malzemelerine, yapısal güçlendirme ihtiyaçlarına, akış uzunluğu oranlarına ve yapışma gereksinimlerine bağlıdır. Bu teknik kılavuz, hassas kalınlık matrislerini, süreç hususlarını, yapısal DFM kurallarını ve aşırı kalıplama uygulamaları için doğrulama protokollerini özetlemektedir.
1. Malzeme ve Yüzeye Göre Tavsiye Edilen Üst Kalıp (Cilt) Kalınlığı

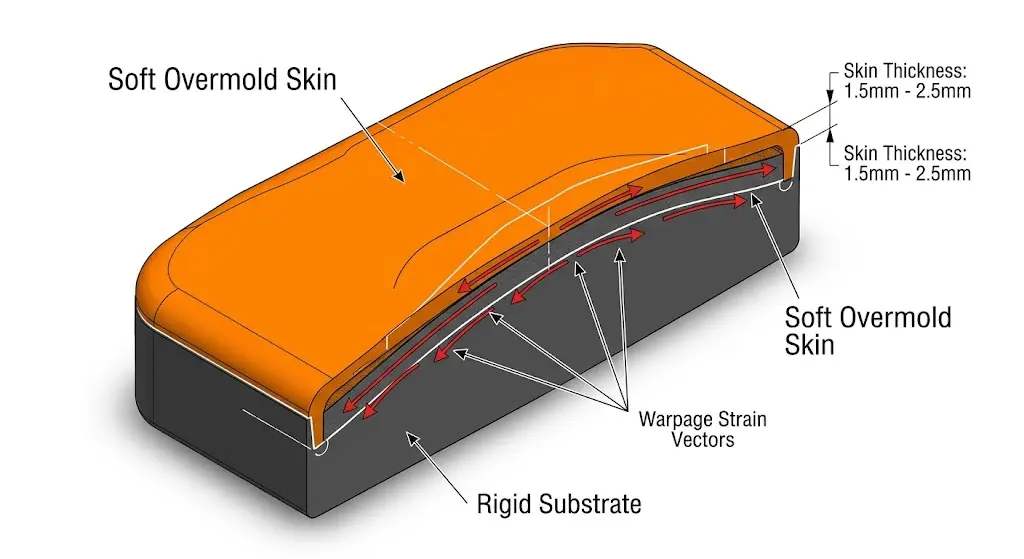

Üst kalıp kalınlığının belirlenmesi, termal strese, hacimsel büzülmeye ve döngü süresi cezalarına karşı işlevsel dokunsal geri bildirimin dengelenmesini gerektirir. Elastomerler, sert alt tabakalara göre daha yüksek Doğrusal Termal Genleşme Katsayılarına (CLTE) sahiptir; aşırı kalın üst kalıp kaplamaları soğutma sırasında yüksek kasılma gerilimi uygulayarak alt tabakanın eğrilmesine veya yapışkanın kesilmesine yol açar.
Aşağıdaki matris, ana üretim alt katmanları arasında kesin kalınlık sınırları sağlar:
| Yüzey Malzemesi | Minimum Cilt Kalınlığı | Önerilen Nominal Kalınlık | Maksimum Takviyeli Kalınlık | Birincil Uygulamalar ve Notlar |
|---|---|---|---|---|
| Mühendislik Plastikleri (ABS, PC, PC/ABS) | 0,75 mm | 1,50 - 2,50mm | 3,50 mm | Tüketici elektroniği, elektrikli alet kolları. Yüzey moleküler difüzyon yoluyla mükemmel kimyasal bağlanma potansiyeli. |
| Yüksek Sıcaklık Poliamidleri (PA6, PA66, PBT) | 1,00 mm | 1,50 - 2,20 mm | 3,00 mm | Otomotiv motor gövdeleri, endüstriyel sensörler. Tam kimyasal yapışma elde etmek için yüksek alet sıcaklıkları gerekir. |
| Yarı Kristal Plastikler (POM, PP) | 1,20 mm | 1,80 - 2,50 mm | 3,00 mm | Düşük yüzey enerjisi kimyasal bağlanmayı zorlaştırır; büyük ölçüde mekanik kilitleme özelliklerine dayanır. |
| Metaller (Döküm Alüminyum, Çinko, Çelik) | 1,00 mm | 2,00 - 3,00mm | 4,00 mm | Cerrahi aletler, ağır iş ekipmanı kulpları. Yüksek termal iletkenlik eriyiği hızla soğutur; ön ısıtma gerektirir. |
| Kapsüllenmiş PCB'ler ve Elektronik | 1,00 mm | 1,50 - 2,00 mm | 2,50 mm | Düşük basınçlı kalıplama veya hassas üst kalıplama. Kalınlık, hassas bileşenleri sıkma basınçlarına karşı tamponlamalıdır. |
Tasarım Notu: Yumuşak dokunuşlu tutma yerleri, yeterli dokunsal sönümleme sağlamak için tipik olarak 1,5 ila 2,5 mm'lik bir nominal kalınlığa ihtiyaç duyar. 1,0 mm'nin altındaki kalınlıklar sert hissettirirken, 3,5 mm'yi aşan bölümler soğuma sürelerini önemli ölçüde uzatır ve iç boşluklara neden olur.
2. Minimum Enjekte Edilebilir Cilt Kalınlığı ve İnce Duvar Teknikleri
Parlama, kısa çekimler veya yüzey tereddüt işaretleri olmadan güvenilir ince duvarlı üst kalıplamanın (1,0 mm'nin altında) elde edilmesi, akış uzunluğu oranlarının (L/T) ve eriyik viskozitesinin kontrol edilmesine bağlıdır.
Akış uzunluğunun duvar kalınlığına oranı (L/T) 100:1'i aştığında stveart TPE formülasyonları zamanından önce donar. Yüksek Erime Akış İndeksine (MFI > 25 g/10 dakika, 190°C/2,16 kg'da) sahip yüksek akışlı TPE/TPU formülasyonları, minimum duvar kalınlıklarını mümkün kılar 0,50 mm - 0,75 mm kısa akış yolları üzerinde (< 50 mm).
İnce Duvar Üst Kalıplama için Temel Proses ve Kalıplama Yönergeleri:
- Yüksek Takım Sıcaklıkları: Enjeksiyon aşaması sırasında erken donmayı önlemek için alt tabaka kalıp boşluğu sıcaklıklarını 15°C ila 25°C artırın.
- Sıralı Valf Geçidi veya Sıcak Yolluklar: Basınç düşüşlerini en aza indirmek için sıcak uç kapaklarını doğrudan üst kalıp bölgesinin daha kalın bölümlerine bırakın.
- Yüksek Enjeksiyon Hızları: Parlamayı önlemek için hassas çok aşamalı paketleme profilleri kullanarak ince boşlukları, yüzey katmanı katılaşması oluşmadan önce hızla doldurun.
- Havalandırma Derinliği Kontrolü: İnce kenarların yakınında hassas mikro havalandırma (0,010 mm ila 0,015 mm derinlik), reçine parlamasına neden olmadan sıkışan hava yanıklarını önlemek için kritik öneme sahiptir.
3. Düzgün Duvarlar, Kirişler, Yükseklikler ve Geçişler için Tasarım Kuralları
Düzgün olmayan üst kalıp kalınlığı, farklı büzülmeye neden olur, bu da lokal stres konsantrasyonları ve kenar kalkması yaratır. Katı geometrik oranlara bağlı kalmak, yapısal bütünlüğü ve yüzeyden yüzeye kusursuz geçişleri korur.
Geometrik DFM Oranları:
- Cilt-Çekirdek Duvar Oranı: Üst kalıp kalınlığı, atış yerleştirme sırasında alt tabakanın termal bozulmasını önlemek için ideal olarak altta yatan alt tabaka duvar kalınlığının %60 ila %80'i ile eşleşmelidir.
- İç Kaburga Kalınlığı: Üst kalıp kaplamasının altına veya içine gömülü olan kaburgalar, ana üst kalıp nominal duvar kalınlığının %50'sini aşmamalıdır. (örneğin, Alt Tabaka Kaburga Kalınlığı = 0,50 * Üst Kalıp Kaplama Kalınlığı).
- İç Yarıçaplar (R): Keskin iç köşelerden kaçının. Gerilim yoğunlaşma faktörlerini en aza indirmek için tüm kesişme noktalarında minimum R = 0,5 mm veya duvar kalınlığının 0,5 ila 0,75 katı yarıçap sağlayın.
- Kapatma Basamağı ve Kilitli Oluklar: Aşırı küflenmiş cildi asla düz bir yüzeyde sonlandırmayın. Açıkta kalan kenarlar boyunca soyulmayı önlemek için 0,5 mm x 0,5 mm mekanik kilitleme oluğuyla birleştirilmiş, tam yüzey kalınlığına eşit derinliğe sahip bir çevre kapatma adımı tasarlayın.
4. Yüzey Hazırlığı, Astarlar ve Bağ Dayanımı Testi
Dayanıklı bir aşırı kalıplanmış parça, yüksek arayüzey yapışma mukavemeti gerektirir. Yapışma mekanizmaları iki ana kategoriye ayrılır: Kimyasal Difüzyon Bağlaması and Mekanik Kilitleme .
Yüzey Ön İşlem Yöntemleri:
- Atmosferik Plazma / Alev Tedavisi: Islanmayı en üst düzeye çıkarmak için polar olmayan polimerlerin (örn. Polipropilen) yüzey enerjisini 44 din/cm'nin üzerine çıkarır.
- Kimyasal Astarlar / Silan Bağlayıcı Ajanlar: Gelen elastomerik reçinelerle kovalent bağlar oluşturmak için kalıplamadan önce metal alaşımlara veya seramik alt katmanlara uygulanır.
- Aşındırıcı Madde Püskürtme: Metallerde mikro pürüzlülük (Ra 2,5 - 6,3 µm) oluşturarak mekanik anahtarlamayı önemli ölçüde iyileştirir.
Standart Yapışma Doğrulama Testleri:
Bağ bütünlüğü standartlaştırılmış test protokolleri kullanılarak değerlendirilir:
- 90 Derece Soyulma Testi (ASTM D903 / ISO 813): Üst kalıp şeridini alt tabakadan soymak için gereken kuvveti ölçer. Kabul edilebilir endüstriyel değerler durometreye bağlı olarak 3,5 ila 8,0 N/mm arasındadır.
- Bindirme Kesme Testi (ASTM D1002): Çekme yüklemesi altında kayma mukavemetini değerlendirir.
Arıza Modu Hedefi: Kalite kontrol protokolleri gerektirir Yapışkan Arıza (elastomer malzemenin içten yırtıldığı yer) Yapışkan Arızası (arayüzde derinin temiz bir şekilde soyulduğu yer).
5. Takımlama, Havalandırma, Kalıp Akışı Simülasyonu ve Maliyet Dengelemeleri
Kabuk kalınlığı üretim birim maliyetini, çevrim süresini ve hurda oranlarını doğrudan etkiler. Plastik soğutma süresi duvar kalınlığıyla üstel olarak ölçeklendiğinden (Soğutma Süresi Duvar Kalınlığının karesi ile orantılıdır), kalınlık eklemek önemli bir döngü süresi cezası taşır.
Büzülme İzinleri ve CAE Simülasyonu:
Üst kalıp malzemeleri, %1,2 ile %2,5 arasında değişen hacimsel büzülme sergiler; bu, sert mühendislik termoplastiklerinden (%0,4 - %0,7) önemli ölçüde daha yüksektir. Takım tasarımcıları, net şekil doğruluğunu sağlamak için Moldflow (CAE) analiz yazılımında diferansiyel büzülmeyi hesaplamalıdır.
Değerlendirilmesi Gereken Temel CAE Analizi Çıktıları:
- Donma Sırasında Hacimsel Büzülme: Kalınlık geçişlerinde düzgün paketleme sağlar.
- Hacimsel Sapma / Çarpılma: Bir metalin veya PCB alt katmanının bir tarafındaki asimetrik soğutmanın bükülme kuvvetlerine neden olup olmayacağını tanımlar.
- Arayüzey Kayma Stresi: Enjeksiyon akış basınçlarının hassas alt tabaka özelliklerini veya önceden yerleştirilmiş ekleri yerinden edip etmeyeceğini veya bunlara zarar verip vermeyeceğini değerlendirir.
Overmolding DFM İncelemenizi ve Fiyat Teklifinizi Alın
Üst kalıp kalınlığının optimize edilmesi, duvar tekdüzeliğinin, alet tasarımının, malzeme uyumluluğunun ve dokunma gereksinimlerinin dengelenmesini gerektirir. Mühendislik ekibimiz kapsamlı DFM (Üretilebilirlik için Tasarım) değerlendirmeleri, Moldflow termal/çarpışma simülasyonları ve hızlı prototip oluşturma hizmetleri sağlar.
- Geri Dönüş Süresi: 24 saat içinde DFM geri bildirimi; 5 ila 7 iş günü içinde prototip takımlama.
- Uyumluluk Standartları: ISO 13485, USP Sınıf VI tıbbi sınıf elastomerler, RoHS/REACH uyumlu malzeme seçenekleri.
Enjeksiyon kalıplama uzmanlarımızdan ayrıntılı bir kalınlık ve üretilebilirlik değerlendirmesi almak için 3D CAD dosyalarınızı (STEP/IGES) alt tabaka spesifikasyonlarıyla birlikte gönderin.
Sıkça Sorulan Sorular (SSS)
1. ABS, PC, alüminyum ve PCB'ler gibi yaygın olarak kullanılan yüzeyler için hangi üst kalıp kalınlıkları önerilir?
Tavsiye edilen nominal kalınlıklar, hassas elektroniklere aşırı termal gerilim uygulamadan uygun koruma sağlamak amacıyla ABS ve PC gibi mühendislik plastikleri için 1,5 ila 2,5 mm, alüminyum gibi metaller için 2,0 ila 3,0 mm ve kapsüllü PCB'ler için 1,5 ila 2,0 mm'dir.
2. TPE ile elde edilebilecek minimum pratik üst kalıp kalınlığı nedir ve hangi süreç değişiklikleri bunu mümkün kılmaktadır?
Yüksek akışlı TPE/TPU formülasyonları kullanıldığında minimum pratik kalınlık 0,50 ila 0,75 mm'dir. Bunu başarmak için yüksek kalıp boşluğu sıcaklıkları, yüksek enjeksiyon hızları, sıralı valf geçişleri ve erken donmayı önlemek için hassas mikro havalandırma gerekir.
3. Eşit duvar kalınlığı için nasıl tasarım yapabilirim ve çökme izlerini veya katmanlara ayrılmayı nasıl önleyebilirim?
Üst kalıp kalınlığını alttaki alt tabaka duvarının %60 ila %80'i arasında tutun, iç kaburgaları ana üst kalıp duvarının %50'sinden fazla olmayacak şekilde tasarlayın, cömert geçiş yarıçapları (minimum 0,5 mm) ekleyin ve mekanik kilitleme oluklarıyla çevre kapatma adımlarını birleştirin.
4. Üst kalıplamada bağ kuvvetini en üst düzeye çıkarmak için alt tabakayı nasıl hazırlamalıyım?
Substratlar, yüzey enerjisini arttırmak için atmosferik plazma veya alev işlemi kullanılarak, metaller için silan birleştirme astarları uygulanarak veya mekanik yüzey pürüzlülüğü oluşturmak için ortam püskürtme kullanılarak hazırlanabilir. ASTM D903 soyulma testi sırasında yapışma başarısızlığını hedefleyin.
5. Üst kalıp kalınlığı soğutma süresini ve genel parça maliyetini nasıl etkiler?
Soğutma süresi duvar kalınlığının karesi ile katlanarak artar. Kabuk kalınlığının 1,5 mm'den 3,0 mm'ye arttırılması, gerekli soğutma döngüsü süresini iki kattan fazla artırabilir ve birim başına üretim maliyetlerini önemli ölçüde artırabilir.
6. Keskin kenarlar boyunca aşırı kalıp soyulmasına ne sebep olur ve geometri bunu nasıl önler?
Soyulma, kesme kuvvetleri zayıf mekanik ankrajlı açıkta kalan kenarlara etki ettiğinde meydana gelir. Alttan kesme veya mekanik tutma oluğuyla birlikte ayırma hattı boyunca tanımlı bir kapatma adımı tasarlamak, kenarı sabitler ve mekanik aşınma nedeniyle soyulmayı önler.
