Düşük Hacimli Enjeksiyon Kalıplama: Kapsamlı Bir Kılavuz

Düşük Hacimli Enjeksiyonlu Kalıplama Gerçeği: Boşluğu Kapatmak

Üretimde sıklıkla duvara çarpıyveyauz. 3D baskının sallantılı toleranslarını aştınız ancak yapımı üç ay süren sertleştirilmiş çelik bir kalıba 50.000 dolar vermeye hazır değilsiniz. burası Düşük Hacimli Enjeksiyon Kalıplama (LVIM) Kurumsal düzeyde borç olmadan, gerçek parçalara, gerçek malzemelere ve gerçek hıza ihtiyaç duyan donanım ekipleri için "en uygun nokta"dır.

Aslında neden bahsediyoruz?

LVIM'i seri üretimin çevik kuzeni olarak düşünün. Geleneksel kalıplama "milyonlarca döngü" takıntısına sahipken LVIM, 100 ila 10.000 birim aralık.

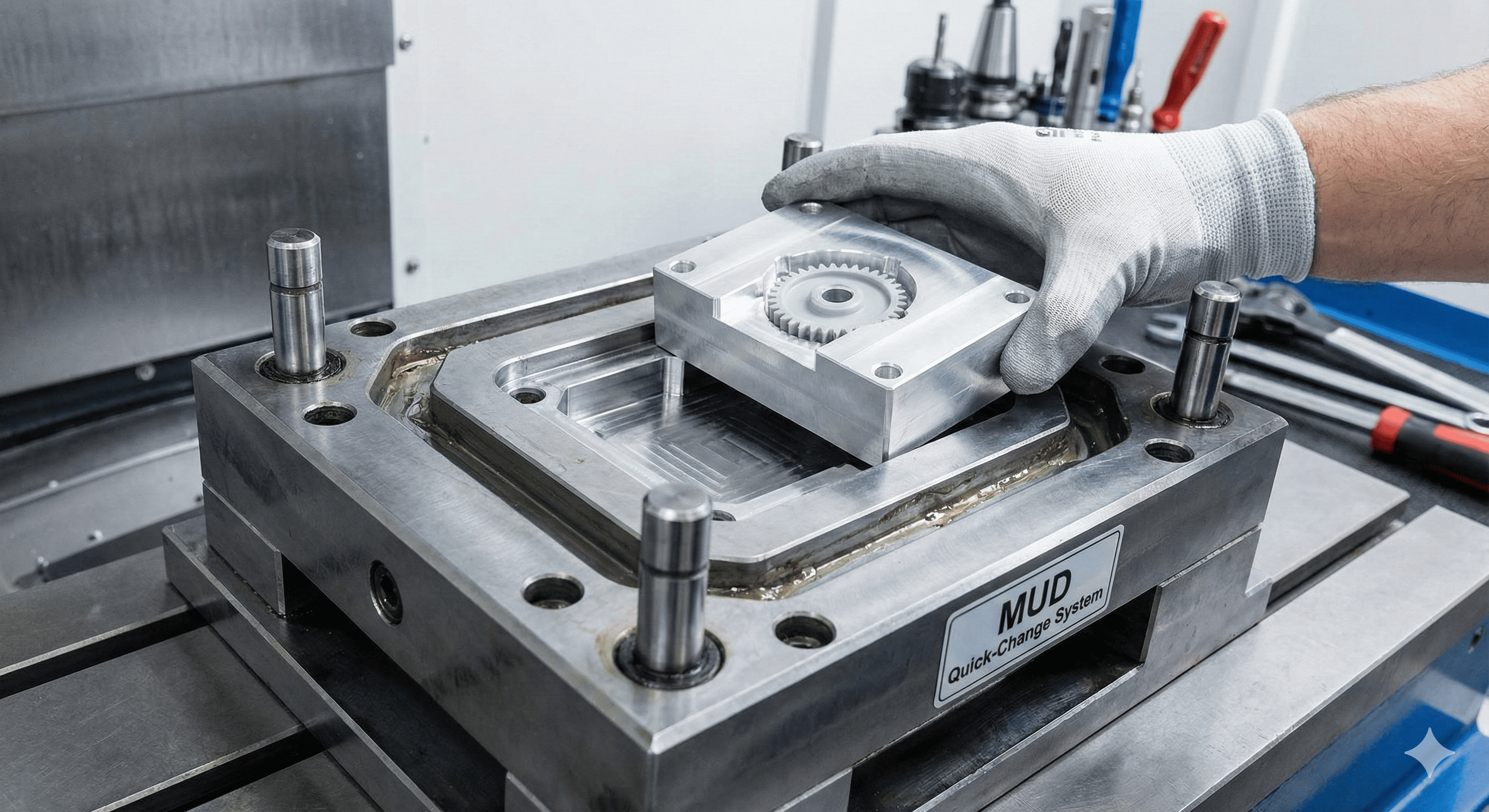

Gerçek sihir alet dükkanında gerçekleşir. Sertleştirilmiş çeliği işlemek için harcanan yorucu haftalar yerine, yüksek kaliteli çelik kullanıyoruz alüminyum veya önceden sertleştirilmiş çelik alaşımları. Neden? Çünkü alüminyum ısıyı daha çabuk tutuyor ve tereyağı gibi kesiliyor. Bu, sohbeti "Kaç ay?"dan kaydırır. "Göndermemize kaç gün kaldı?"

Neden LVIM ile uğraşasınız ki?

Dürüst olmak gerekirse, en büyük kazanç sadece düşük fiyat değil, aynı zamanda gönül rahatlığıdır.

• Risksiz Piyasa Testi: Bir ürünü piyasaya sürdüğünüzü, düğmelerin "duygusal" göründüğünü fark ettiğinizi ve 60 bin dolarlık bir aleti hurdaya çıkarmak zorunda kaldığınızı hayal edin. Düşük hacimli kalıplama ile dönebilirsiniz. Piyasa farklı bir doku veya kavramada hafif bir değişiklik istiyorsa, alüminyum parçayı güncellediğinizde cüzdanınız çığlık atmayacak.

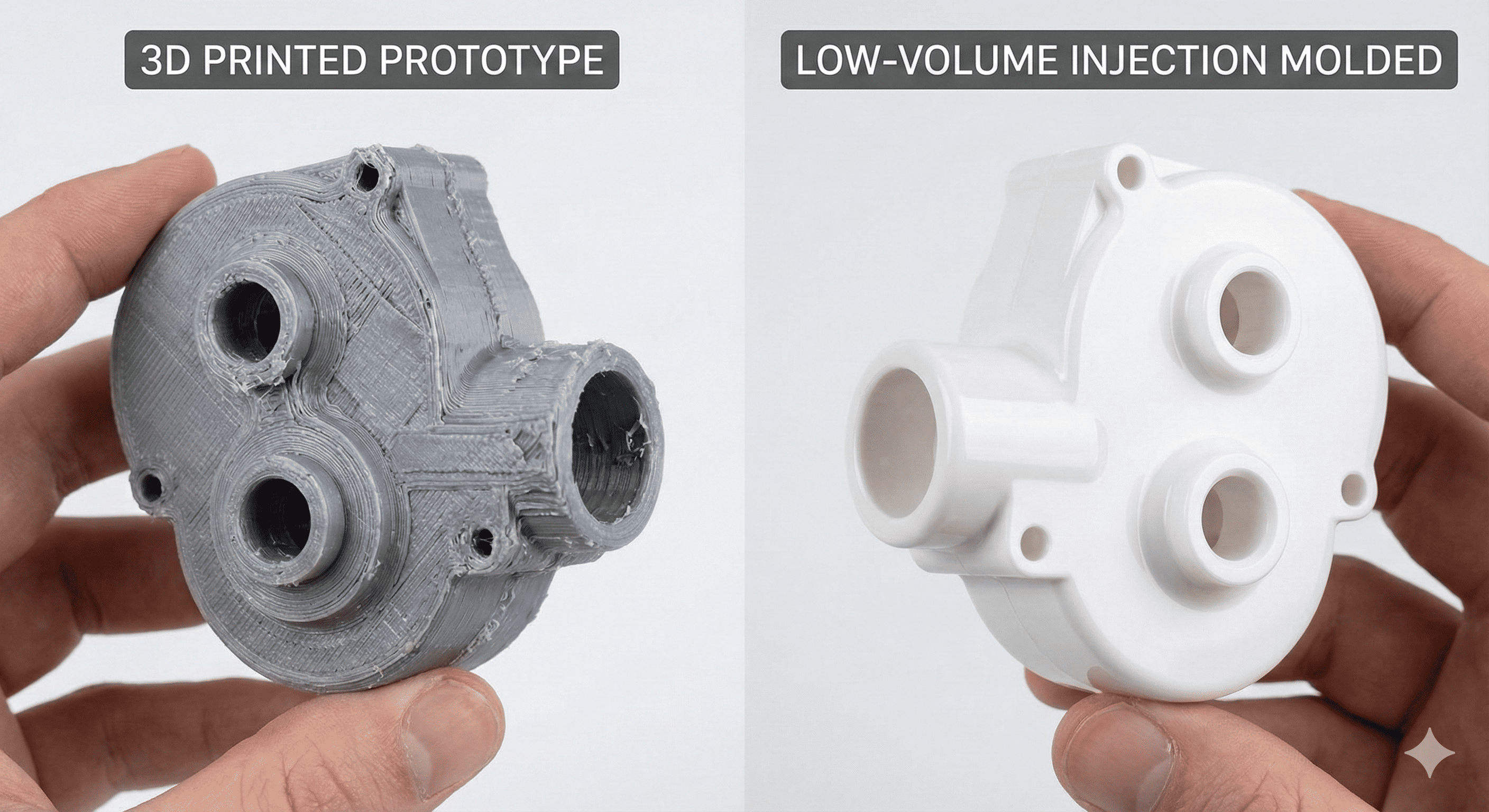

• “Gerçek Malzeme” Avantajı: Dürüst olalım, 3D baskılar 3D baskılar gibi hissettiriyor. Görsel kontroller için harikadırlar ancak son ürün gibi davranmazlar. LVIM tam olarak bunu kullanır üretim sınıfı termoplastikler (ABS, PC veya Naylon gibi) müşterileriniz gerçekten tutacaktır. Bir perakende ürünün çıtçıtlı uyumunu, ısı direncini ve yüzey kaplamasını ilk günden itibaren elde edersiniz.
• Köprü Aletleri: Devasa “çok boşluklu” çelik kalıbınız bir fabrikada bir yerlerde oyulurken, alüminyum “köprü” aletiniz zaten parçaları dışarı pompalıyor. Rakipleriniz hâlâ CAD dosyalarına bakarken siz pazardasınız, gelir elde ediyorsunuz ve geri bildirim topluyorsunuz.

Takas

Ancak her şey güneşli ve hızlı teslimat süreleri değil. Alüminyum aletler daha yumuşaktır. Bir milyon çekime dayanamazlar ve en karmaşık iç soğutma hatlarından bazılarını feda etmeniz gerekebilir. Peki bir startup için mi yoksa bir Ar-Ge ekibi için mi? Bu çoğumuzun göz açıp kapayıncaya kadar yapacağı bir değiş tokuş.

Bu, müşterilerinizin gözünde "harika" olmak için "yeterince iyi" olmak ve insanca mümkün olduğu kadar hızlı olmakla ilgilidir.

Tetiği Ne Zaman Çekmeli: Düşük Hacimli Kalıplama İçin Doğru Anı Seçmek

"Haydi sadece 3D yazdıralım" zihniyetine kapılmak kolaydır, ancak hem bütçeniz hem de akıl sağlığınız açısından bunun artık bir anlam ifade etmediği bir nokta gelir. LVIM yalnızca bir orta yol değildir; bu stratejik bir hamle. Peki bunu gerçekten ne zaman kullanmalısınız?

1. Prototipleme Final Sınavı

Bunu “Beta” aşaması olarak düşünün. FDM veya SLA baskılarınızı yaptınız ve şekil doğru görünüyor. Peki klip çekilecek mi? Dahili elektroniklerden gelen ısı kasayı deforme eder mi? Nihai prototipleriniz için düşük hacimli kalıplama kullanarak gerçek fizik kısmından. Plastiğin köşelere nasıl aktığını ve nasıl küçüldüğünü görüyorsunuz; bir yazıcıdan alamayacağınız gerçek dünya verileri.

2. “Köprüyü” İnşa Etmek

Bu muhtemelen en yaygın kullanım durumudur. Ürününüzün beğenildiğini ve yüksek kapasiteli bir çelik kalıp sipariş ettiğinizi varsayalım. Bu aracın ulaşması 12 ila 16 hafta sürebilir. Satışa başlamak için dört ay beklemeyi göze alabilir misiniz? Muhtemelen hayır. Bir "Köprü Aracı" (alüminyum kalıp) ilk birkaç ayda size yardımcı olur. Ağır hizmet tipi demir dövülmeye devam ederken montaj hattınızın hareket etmesini sağlar.

3. Pilot Üretim ve Küçük Nişler

Bazen “düşük ses seviyesi” aslında sizin “tam ses seviyenizdir”. Tıbbi cihazlar, son teknoloji otomotiv araç kitleri veya özel drone bileşenleri üretiyorsanız, yılda yalnızca 2.000 birime ihtiyacınız olabilir. Bu durumlarda çok gözlü bir takıma 80.000 $ harcamak kötü bir iştir. LVIM, genel giderlerinizi düşük ve marjlarınızı sağlıklı tutarak kalıcı üretim çözümünüz haline gelir.

Malzemenin Başucu Kitabı: Aslında Neyi Kalıplayabilirsiniz?

İnsanlar sıklıkla şunu soruyor: "Büyük adamlarla aynı plastiği kullanabilir miyim?" Kesinlikle. Aslında bütün mesele bu.

Ağır Hitters: Termoplastikler

Diş fırçanızdan arabanızın döşemelerine kadar dokunduğumuz şeylerin çoğu termoplastikten yapılmıştır. Bunlar gösterinin yıldızları çünkü tekrar tekrar eritilebiliyor, enjekte edilebiliyor ve soğutulabiliyorlar.

• ABS: Güvenilir iş atı. Sert, darbeye dayanıklı ve güzel bir şekilde tamamlanıyor.
• Polikarbonat (PC): Açık veya inanılmaz derecede güçlü olmasına ihtiyacınız olduğunda.
• Naylon (PA): Aşınmaya karşı dayanıklı olması gereken dişliler ve hareketli parçalar için mühendislik tercihi.

Uzmanlar: Termosetler

Bunlar farklı bir cins. Bir kez sertleştikten sonra işleri biter; tıpkı kek pişirmek gibi, onu tekrar eritip hamur haline getiremezsiniz. Parçanın basınç altında erimesini kesinlikle sağlayamayacağınız yüksek ısılı ortamlar veya elektrik yalıtımı için harikadırlar.

Dövüşçünüzü Seçmek

Bir malzeme seçmek yalnızca güçle ilgili değildir; "küçültme" ile ilgili. Farklı plastikler kalıbın soğuk duvarlarına çarptığında farklı davranır. Bir projenin yarısında malzemeleri değiştirirseniz parçalarınız artık birbirine uymayabilir. Daha sonra kötü sürprizlerle karşılaşmamak için üretim amaçlı malzemenizi düşük hacimli aşamada seçmek her zaman daha iyidir.

Tetiği Ne Zaman Çekmeli: Düşük Hacimli Kalıplama İçin Doğru Anı Seçmek

"Haydi sadece 3D yazdıralım" zihniyetine kapılmak kolaydır, ancak hem bütçeniz hem de akıl sağlığınız açısından bunun artık bir anlam ifade etmediği bir nokta gelir. LVIM yalnızca bir orta yol değildir; bu stratejik bir hamle. Peki bunu gerçekten ne zaman kullanmalısınız?

1. Prototipleme Final Sınavı

Bunu “Beta” aşaması olarak düşünün. FDM veya SLA baskılarınızı yaptınız ve şekil doğru görünüyor. Peki klip çekilecek mi? Dahili elektroniklerden gelen ısı kasayı deforme eder mi? Nihai prototipleriniz için düşük hacimli kalıplama kullanarak gerçek fizik kısmından. Plastiğin köşelere nasıl aktığını ve nasıl küçüldüğünü görüyorsunuz; bir yazıcıdan alamayacağınız gerçek dünya verileri.

2. “Köprüyü” İnşa Etmek

Bu muhtemelen en yaygın kullanım durumudur. Ürününüzün beğenildiğini ve yüksek kapasiteli bir çelik kalıp sipariş ettiğinizi varsayalım. Bu aracın ulaşması 12 ila 16 hafta sürebilir. Satışa başlamak için dört ay beklemeyi göze alabilir misiniz? Muhtemelen hayır. Bir "Köprü Aracı" (alüminyum kalıp) ilk birkaç ayda size yardımcı olur. Ağır hizmet tipi demir dövülmeye devam ederken montaj hattınızın hareket etmesini sağlar.

3. Pilot Üretim ve Küçük Nişler

Bazen “düşük ses seviyesi” aslında sizin “tam ses seviyenizdir”. Tıbbi cihazlar, son teknoloji otomotiv araç kitleri veya özel drone bileşenleri üretiyorsanız, yılda yalnızca 2.000 birime ihtiyacınız olabilir. Bu durumlarda çok gözlü bir takıma 80.000 $ harcamak kötü bir iştir. LVIM, genel giderlerinizi düşük ve marjlarınızı sağlıklı tutarak kalıcı üretim çözümünüz haline gelir.

Malzemenin Başucu Kitabı: Aslında Neyi Kalıplayabilirsiniz?

İnsanlar sıklıkla şunu soruyor: "Büyük adamlarla aynı plastiği kullanabilir miyim?" Kesinlikle. Aslında bütün mesele bu.

Ağır Hitters: Termoplastikler

Diş fırçanızdan arabanızın döşemelerine kadar dokunduğumuz şeylerin çoğu termoplastikten yapılmıştır. Bunlar gösterinin yıldızları çünkü tekrar tekrar eritilebiliyor, enjekte edilebiliyor ve soğutulabiliyorlar.

• ABS: Güvenilir iş atı. Sert, darbeye dayanıklı ve güzel bir şekilde tamamlanıyor.
• Polikarbonat (PC): Açık veya inanılmaz derecede güçlü olmasına ihtiyacınız olduğunda.
• Naylon (PA): Aşınmaya karşı dayanıklı olması gereken dişliler ve hareketli parçalar için mühendislik tercihi.

Uzmanlar: Termosetler

Bunlar farklı bir cins. Bir kez sertleştikten sonra işleri biter; tıpkı kek pişirmek gibi, onu tekrar eritip hamur haline getiremezsiniz. Parçanın basınç altında erimesini kesinlikle sağlayamayacağınız yüksek ısılı ortamlar veya elektrik yalıtımı için harikadırlar.

Dövüşçünüzü Seçmek

Bir malzeme seçmek yalnızca güçle ilgili değildir; "küçültme" ile ilgili. Farklı plastikler kalıbın soğuk duvarlarına çarptığında farklı davranır. Bir projenin yarısında malzemeleri değiştirirseniz parçalarınız artık birbirine uymayabilir. Daha sonra kötü sürprizlerle karşılaşmamak için üretim amaçlı malzemenizi düşük hacimli aşamada seçmek her zaman daha iyidir.

Kodu Kırmak: Süreç ve Fiyat Etiketi

İki hafta içinde dijital bir dosyadan bir kutu parçaya aslında nasıl geçebiliriz? Bu bir sihir değil, ancak geleneksel imalattan biraz "yağların kesilmesini" gerektiriyor.

CAD'den Kaviteye: LVIM Süreci

Ağır kaldırma sırasında gerçekleşir Kalıp Tasarımı . Yüksek hacimli üretimde, döngü süresinin her mikro saniyesi hakkında endişelenirsiniz, bu nedenle soğutma için karmaşık "su ceketleri" oluşturursunuz. Düşük hacimli kalıplamada basitleştiriyoruz. Kullanıyoruz Ana Ünite Kalıbı (ÇAMUR) tabanlar - özel eklentileri tutan standartlaştırılmış çerçeveler. Bu, masif metal bloğun tamamını değil, yalnızca "boşluğu" (parçanın şeklini) kesmemiz gerektiği anlamına gelir.

Kalıp genellikle yüksek hızlı CNC ile işlendikten sonra prese sıkıştırılır. Enjeksiyon döngüsünün kendisi basınç ve sıcaklığın dansıdır. Erimiş reçine aletin içine itiliyor, "batma izlerini" önlemek için büyük bir basınç altında tutuluyor ve sonra dışarı fırlıyor. Alüminyum kullandığımız için alet ısıyı hızla tutuyor, bu da eşyaların hareket halinde kalması için güzel bir avantaj.

Kalite Kontrol: “Ucuz” Değil, Sadece “Hızlı”

Yaygın bir yanılgı, "düşük hacmin" "düşük kalite" anlamına geldiğidir. Gerçekte parçalar genellikle daha iyi Çünkü üretim süreleri daha kısadır. Bir operatör 500.000 parçaya kıyasla 500 parçayı çok daha yakından takip edebilir. Hala CMM'lerle (Koordinat Ölçüm Makineleri) toleransları kontrol ediyoruz ve rengin markanızın özelliklerine uygun olduğundan emin oluyoruz.

Büyük Soru: Bunun Maliyeti Ne Kadar Olacak?

Rakamlardan ya da en azından onları harekete geçiren şeylerden konuşalım. Enjeksiyon kalıplamada her zaman İlk Kurulum Maliyeti .

1. Alet Yasası: Bu sizin en büyük engelinizdir. LVIM için, basit bir donanım için 2.000 ABD Doları ve "yan eylemler" (kalıp içinde hareketli parçalar) içeren karmaşık bir muhafaza için 15.000 ABD Doları'na kadar bir aralıkta bakıyorsunuz. Bunu, üretime yönelik bir çelik alet için 50.000 $ ile karşılaştırın.
2. Parça Fiyatı: İşte sorun burada. "Parça başına" maliyetiniz toplu ölçeğe göre daha yüksek olacaktır. Neden? Çünkü kurulum süresini ve makine kalibrasyonunu bir milyon yerine 500 birime yayıyorsunuz.
3. Geometri Önemlidir: “Sıfır derece” bir duvar mı istiyorsunuz? Yoksa derin, dar bir delik mi? Bu da maliyeti artırıyor. Eğer cömertçe tasarlayabilirsen taslak açıları (konik kenarlar), parça daha kolay çıkar, kalıp daha uzun süre dayanır ve fiyat düşer.

Birkaç Bin Nasıl Tasarruf Edilir

Faturayı zayıf tutmak istiyorsanız şunu düşünün: Yüzey İşlemi . Çok parlak, "A Sınıfı" ayna kaplaması, bir insan tarafından saatlerce elle cilalama gerektirir. "Protomold" dokulu kaplama veya standart makine kaplamasıyla yaşayabilirseniz, önemli miktarda değişiklikten ve birkaç günlük teslim süresinden tasarruf edersiniz.

Rekabet: Düşük Hacimli Kalıplama ve Saha

Bir üretim yöntemi seçmek bir tahmin oyunu gibi gelmemelidir. Genellikle “başabaş” noktasına gelinir. 3D yazıcının hızı ne zaman avantaj olmaktan çıkıyor? CNC ile işlenmiş bir bloğun maliyeti ne zaman aşırıya kaçar?

İşte çoğu mühendisin karar vermek için kullandığı "hile sayfası":

“Maliyet Geçişi”

Şöyle düşünün: 3D baskı taksiye binmek gibidir. Kısa bir yolculuk için uygundur, ancak ülke genelinde araba kullanmak için kullanmazsınız. Düşük Hacimli Enjeksiyon Kalıplama, araba kiralamak gibidir. Başlangıçta biraz evrak işi ve peşinat (kalıp maliyeti) var, ancak bundan sonra her kilometre veya her parça önemli ölçüde daha ucuz.

Gerçek Dünya Etkisi: SolarSack Başarısı

Gerçek bir örneğe bakalım. Danimarkalı bir şirket aradı SolarSack basit, hayat kurtaran bir ürün geliştirdi: suyu arıtmak için UV radyasyonu kullanan bir plastik torba.

Gıdaya uygun, sızdırmaz ve gelişmekte olan pazarlar için yeterince ucuz olan özel bir su musluğuna ihtiyaçları vardı.

• Sorun: 3D baskı, gıdada kullanılabilir malzeme gereksinimlerini karşılayamıyordu ve "tam ölçekli" bir çelik kalıp, bir startup için 40.000 dolarlık bir riskti.
• Çözüm: Onlar kullandılar Düşük Hacimli Kalıplama . Bu onların gömleklerini kaybetmeden altı farklı musluk tasarımını tekrarlamalarına olanak sağladı.
• Sonuç: Bu "yumuşak" aleti kullanarak ilk 10.000 üniteyi ürettiler. Ürünün başarısı kanıtlanmış ve tasarım kilitlendiğinde, sonunda "ağır" çelik üretim araçlarına yatırım yaptılar.

Sırada Ne Var? Küçük Partilerin Geleceği

“Herkese uyan tek beden” fabrika modelinden uzaklaşıyoruz. LVIM'in geleceği daha akıllı ve daha yeşil hale geliyor.

1. Yapay Zeka Odaklı Kalıplar: Biz daha metali kesmeden önce plastiğin nasıl akacağını "tahmin etmek" için yapay zekayı kullanan daha fazla yazılım görüyoruz. Bu, hattan çıkan ilk parçanın mükemmel olma ihtimalinin çok daha yüksek olduğu ve israfın azaldığı anlamına gelir.
2. Çevre Dostu Reçineler: “Döngüsel Ekonomi” hedeflerinin yükselişiyle birlikte daha fazla mağaza teklif sunuyor geri dönüştürülmüş reçineler or biyo bazlı plastikler (mısır nişastasından yapılanlar gibi) özellikle kısa vadeli projeler için. Bu, markaların büyük bir üretim revizyonuna gerek kalmadan ürünlerinin "yeşil" versiyonlarını test etmeleri için harika bir yoldur.
3. Masaüstü Otomasyonu: Küçük ölçekli robotik kollar artık küçük mağazalarda bile parçaları "toplamak ve yerleştirmek" için kullanılıyor; bu da düşük hacimli işlerin işçilik maliyetlerinin denizaşırı seri üretimle rekabetçi kalmasına yardımcı oluyor.

Sonuç olarak

Düşük Hacimli Enjeksiyon Kalıplama, seri üretimin yalnızca "bütçeli" bir versiyonu değildir. Hızlı hareket edenler için bir araçtır. Rakipleri hala bir prototip üzerinde tartışırken, müşterilerinin eline yüksek kaliteli bir ürün vermek isteyen ekipler içindir.

Bitirmek: Bir Sonraki Hareketiniz Düşük Hacimli Kalıplama mı?

"Nasıl", "ne" ve "ne kadar" sorularını ele aldık. Ancak günün sonunda, düşük hacimli enjeksiyon kalıplama, üretim bütçesindeki bir kalemden daha fazlasıdır; ışık hızıyla hareket eden bir pazarda hayatta kalma stratejisidir.

Paket Servis

Dünyaya hazır bir tasarım üzerinde çalışıyorsanız, geleneksel üretimin "Ya Hep Ya Hiç" mitinin sizi engellemesine izin vermeyin. Oyuncak gibi görünen plastik bir parça (3D baskı) ile büyük bir mali kumar (sertleştirilmiş çelik takımlar) arasında seçim yapmanıza gerek yok.

Düşük Hacimli Enjeksiyon Kalıplama size şunları sağlar:

• Profesyonel Kenar: Bir perakende rafına aitmiş gibi görünen ve hareket eden parçalar.
• Finansal Nefes Alma Odası: Pazarlama ve büyüme için sermayenizi korumanıza olanak tanıyan daha düşük ön maliyetler.
• Dönme Yeteneği: Müşterileriniz bir değişiklik istiyorsa, 50 bin dolarlık bir demir parçasıyla evli değilsiniz.

Mağaza Katından Son Bir İpucu

CAD dosyalarınızı fiyat teklifi için göndermeden önce kendinize bir iyilik yapın: Kalıpçınızla erken konuşun. Taslak açıları veya duvar kalınlığı hakkında on dakikalık bir konuşma, takım modifikasyonlarında çoğu zaman binlerce dolar tasarruf etmenizi sağlayabilir. Düşük hacimli mağazaların çoğu "dağınık" Ar-Ge dosyalarıyla çalışmaya alışkındır; kalıp tasarımını iyileştirmenize yardımcı olmayı beklerler. Bu uzmanlığın avantajlarından yararlanın.

Özet Tablo: Bir Parçanın Yaşam Döngüsü

“Fikir” ile “ürün” arasındaki uçurum her zamankinden daha dar. İster bir sonraki mükemmel tıbbi cihazı, ister tüketici teknolojisinin niş bir parçasını oluşturuyor olun, LVIM sizi karşıya geçiren köprüdür.

Sıkça Sorulan Sorular

Düşük hacimli kalıplama söz konusu olduğunda, aynı birkaç soru atölyede de ortaya çıkma eğilimindedir. İşte gerçekten bilmeniz gerekenler hakkında "doğrudan konuşma".

Düşük ses seviyesi tam olarak ne kadar "düşük"?

Taşa yazılı bir yasa olmasa da sektör genel olarak her şeyi dikkate alır. 100 ila 10.000 birims tatlı nokta olarak. 100'ün altında, genellikle 3D baskı veya CNC işleme ile daha iyi durumda olursunuz. 10.000'in üzerinde, alüminyum kalıptaki aşınma ve yıpranma toleranslarınızı etkilemeye başlayabilir ve çeliğe geçişi uzun vadede daha akıllıca bir seçim haline getirebilir.

Parçalarım "prototip-y" mi görünecek?

Hiç de bile. Güzelliği de bu. Gerçek enjeksiyon kalıplama presleri ve üretim sınıfı reçineler kullandığımız için parçalarınız büyük bir perakendeciden satın alacağınız parçalarla aynı ağırlığa, dokuya ve yapısal bütünlüğe sahip olacaktır. Belirli bir doku istiyorsanız (mat bir yüzey veya kıvılcımla aşınmış bir yüzey gibi), bunu doğrudan kalıba uygulayabiliriz.

Kalıp oluşturulduktan sonra üzerinde değişiklik yapabilir miyim?

Evet, bir noktaya kadar. Bunu yapmak çok daha kolay metali kaldır eklemektense. Bir deliği küçültmeniz veya duvarı inceltmeniz gerekiyorsa, genellikle kalıbın daha fazlasını "makineyle işleyebiliriz". Malzeme eklemek (bir parçayı daha kalın hale getirmek) daha yanıltıcıdır ve kaynak veya yeni bir kesici uç gerektirebilir. Alüminyumun bu kadar popüler olmasının nedeni budur; sertleştirilmiş çeliğe kıyasla inanılmaz derecede bağışlayıcıdır ve değiştirilmesi hızlıdır.

Teslim süresi neden bu kadar kısa?

Geleneksel kalıplar banka kasaları gibidir; milyonlarca yüksek basınç döngüsüne dayanacak şekilde inşa edilmişlerdir. Bu zaman alır. Düşük hacimli takım kullanımı basitleştirilmiş tasarımlar ve bir CNC makinesinde çok daha yüksek hızlarda kesilebilen "daha yumuşak" metaller. Ayrıca seri üretimde kullanılan ve üretim programının haftalarca kısalmasını sağlayan karmaşık otomatik soğutma sistemlerini de atlıyoruz.

Kullanabileceğim malzemelerin bir sınırı var mı?

Eğer termoplastikse, onu kalıplayabiliriz. Temelden Polipropilen yüksek performansa GÖZ ATIN veya cam dolgulu Naylon , süreç bunların hepsini yönetir. Tek gerçek "sınır", malzeme seçiminizin kalıp tasarımına uygun olmasını sağlamaktır (çünkü farklı plastikler farklı oranlarda küçülür).

Ya sonunda 100.000 parçaya ihtiyacım olursa?

Düşük hacimli aracınızı "pazara giriş" aracınız olarak düşünün. Satış hacminiz yatırımınızı haklı çıkardığında, düşük hacimli çalışmadan öğrenilen dersleri (çökme izlerinin nerede ortaya çıktığı veya hangi toleransların dar olduğu gibi) alıp bunları çok delikli bir çelik üretim takımına uygularsınız. Esasen LVIM'i seri üretim aşamanızdaki "riski ortadan kaldırmak" için kullandınız.
